Стандартная 12-канальная ЭКГ — один из основных методов оценки электрической активности сердца. Для получения информативной кардиограммы необходимо правильно подобрать расходные материалы, обеспечить надёжный контакт с кожей и точно разместить электроды. Несмотря на название исследования, для стандартной регистрации используют 10 электродов, которые формируют 12 отведений ЭКГ. Они включают четыре конечностных и шесть грудных электродов.

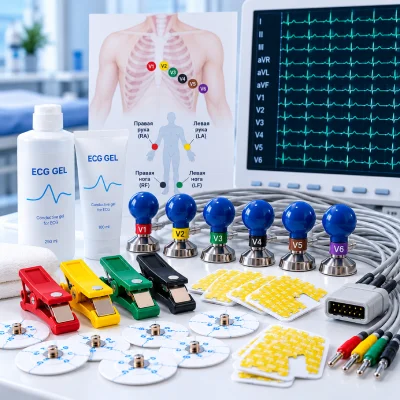

Сколько нужно электродов ЭКГ
Для стандартного исследования необходимы:
- 4 конечностных электрода — для регистрации электрических потенциалов с правой и левой стороны тела;
- 6 грудных электродов — для оценки электрической активности сердца в горизонтальной плоскости.
В зависимости от конструкции оборудования применяются одноразовые клеящиеся электроды или многоразовые электроды с соответствующими кабелями и креплениями. При выборе важно учитывать тип подключения, совместимость с электрокардиографом и рекомендации производителя.

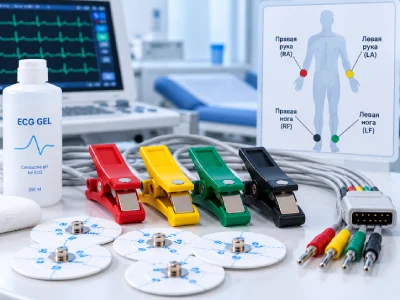

Конечностные электроды ЭКГ
Конечностные электроды ЭКГ устанавливают на правой руке, левой руке, правой и левой ноге. Они участвуют в формировании шести отведений: I, II, III, aVR, aVL и aVF.
При стандартной регистрации электроды размещают на конечностях согласно принятому протоколу. Перед установкой необходимо подготовить кожу, проверить фиксацию и убедиться, что подключения не перепутаны. Неправильное расположение или смена местами электродов может привести к искажению кардиограммы и затруднить её интерпретацию.

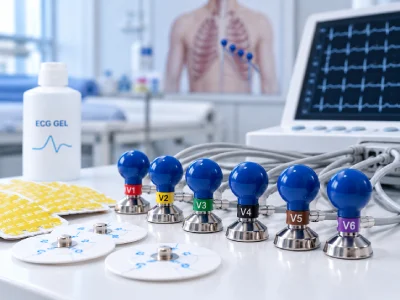

Грудные электроды ЭКГ: расположение V1–V6
Грудные электроды ЭКГ регистрируют электрическую активность сердца с шести точек на передней и боковой поверхностях грудной клетки. Их правильное размещение особенно важно для оценки изменений, которые могут быть связаны с различными отделами миокарда.
Стандартные позиции следующие:
- V1 — четвёртое межреберье у правого края грудины;
- V2 — четвёртое межреберье у левого края грудины;
- V3 — между позициями V2 и V4;
- V4 — пятое межреберье по левой среднеключичной линии;
- V5 — на уровне V4 по передней подмышечной линии;
- V6 — на уровне V4 и V5 по средней подмышечной линии.
При установке необходимо ориентироваться на анатомические ориентиры, а не только на визуальное расположение предыдущих электродов. Смещение грудных электродов способно изменить форму и амплитуду зубцов, поэтому важно соблюдать стандартную схему.
Одноразовые или многоразовые электроды для ЭКГ
Одноразовые электроды ЭКГ обычно имеют клеевую основу и контактный слой, обеспечивающий электрическое соединение с кожей. Они удобны для повседневной работы кабинетов функциональной диагностики, поскольку не требуют повторной обработки и заменяются после исследования.
Многоразовые электроды ЭКГ могут применяться с соответствующими кабелями и креплениями. Для них необходимо соблюдать правила очистки, обработки и проверки состояния контактных поверхностей. Конкретный вариант зависит от используемого оборудования и протокола исследования.
При выборе следует учитывать не только стоимость расходных материалов, но и удобство установки, качество контакта, требования к обработке и совместимость с электрокардиографом.
Как выбрать электроды и провода для ЭКГ
Электроды должны соответствовать типу кабельной системы и разъёмам оборудования. Перед закупкой рекомендуется проверить модель электрокардиографа, тип подключения, совместимость расходников и требования производителя.
Для стабильной регистрации также важно следить за состоянием проводов ЭКГ: повреждения изоляции, ослабленные разъёмы и перегибы могут ухудшать качество сигнала. Если конструкция электродов предполагает использование контактного геля, необходимо выбирать состав, предназначенный для соответствующей процедуры.
Перед исследованием проверяют целостность упаковки одноразовых изделий, срок годности, состояние многоразовых электродов и правильность подключения всех десяти точек регистрации.
Где купить электроды для ЭКГ
Для оснащения кабинета функциональной диагностики важно подбирать расходные материалы с учётом типа исследования и используемого оборудования. В SNI Medical можно подобрать электроды для ЭКГ и другие расходные материалы для диагностических процедур.
Правильно выбранные электроды, точное соблюдение схемы установки и исправные кабели помогают обеспечить качественную регистрацию и получить кардиограмму, пригодную для дальнейшей оценки медицинским специалистом.
